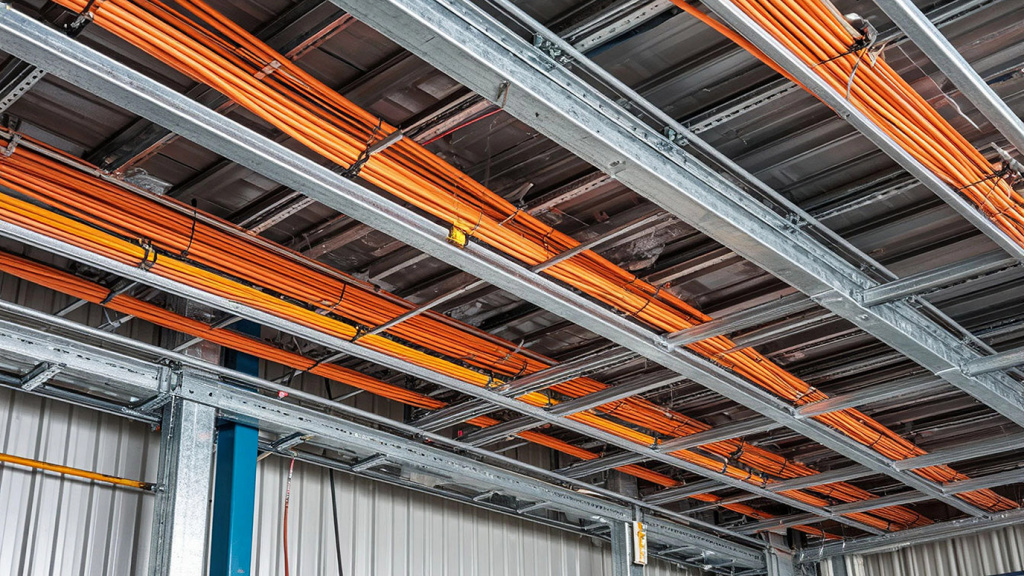

Прокладка слаботочных сетей

Слаботочные системы состоят из устройств, которые в процессе функционирования не потребляют больших токов, и подключаются к электрической сети 12 -24 В.

Сила тока, обеспечиваемая нормальный режим их работы, измеряется в мили амперах. По технической терминологии эти устройства и кабельные линии, подключенные к ним, называют еще информационными системами.

    К основным требованиям, предъявляемых к функционированию слаботочных сетей относят:
  • надежность в работе;
  • малый показатель выдаваемых ошибок;
  • малый процент сбоев в процессе работы;
  • простое управление и диагностирование.

Исходя из таких высоких запросов, обслуживание слаботочных систем должно проводиться только высококвалифицированными специалистами.

Виды информационных систем

В зависимости от функциональных предназначений и направлений по применению слаботочные системы делятся на следующие виды:

Пожарная сигнализация – эта информационная система применяется для определения точки воспламенения, и своевременного оповещения людей о возникновении пожара.

Все устройства, как правило, должны работать практически без отключений и аварий. Согласно правилам только техническое обслуживание слаботочных систем этого вида может быть единственной причиной их обесточивания.

Охранная сигнализация – эта слаботочная система представляет собой целый комплекс устройств, связанных между собой. Сюда входит пульт управления и набор датчиков, которые реагируют на определенные изменяемые параметры (движения, объема, появления тени и т.д.).

Также датчиками ведется контроль закрытого состояния окон и дверей, в охраняемых помещениях.

Видеонаблюдение и видео регистрация — эта информационная система состоит из схемы установленных в различных местах видеокамер и мониторного устройства, куда направляется видеосигнал - монитор видеонаблюдения

Диспетчеризация – эти слаботочные сети применяются для управления инженерными сетями и контролирования рабочего их состояния, которые относятся к целому комплексу зданий, находящихся на одной территории.

Контроль доступа – при помощи этой информационной системы проводится контроль нахождения посторонних лиц на охраняемом участке или помещении.

Компьютерная сеть – эта слаботочная система представляет собой, связанную при помощи специальных кабельных линий и специальных устройств, единую схему компьютеров и оргтехники.

Структурированная кабельная сеть – эта информационная система позволяет технически соединить в одно целое все вышеуказанные виды слаботочных сетей, для централизованного управления и контролирования их рабочего состояния.

Все виды информационных сетей, для обеспечения их бесперебойной работы, необходимо монтировать по специальным утвержденным чертежам и схемам.

    К монтажным работам информационных сетей относят:
  • прокладку информационных кабельных линий;
  • установку слаботочных розеточных групп;
  • коммутирующих устройств;
  • распределение контролирующих устройств;
  • установка видеокамер, датчиков и сигнализаторов.
    Сам монтаж слаботочных систем, как и другие электрические сети, имеет целый ряд своих особенностей, к которым относятся:
  • Информационные кабельные линии должны укладываться от других электрических сетей на расстоянии не менее 0,5м. При их пересечении должен быть образован угол в 90 °;
  • Слаботочные кабельные линии должны идти по отдельным стоякам;
  • Кабель для слаботочных систем должен прокладываться только в целом состоянии. Скрутки, спайки и другие способы соединения жил строго запрещено;
  • Распределительные коробки информационных систем нельзя размещать над окнами, дверями и проемами. Минимальное расстояние размещения распределительной коробки по отношению к потолку, должно быть не менее 30 см;
  • Кабельные линии слабых токов при наружной прокладке в местах пересечения с водостоками и проемами окон должны иметь механическую защиту;
  • Кабельные линии для передачи цифровых сигналов должны прокладываться в штробах по стене, в ПВХ трубах под стяжкой пола и в подвешенном состоянии за подвесным потолком;

Стоит помнить, что кабельные каналы и короба при прокладке информационных кабелей, должны быть заполнены ими всего лишь наполовину.
